Wie verschaltet man Solarmodule parallel?

Die Parallelschaltung von Solarmodulen ist eine effektive Methode, um die Leistung Ihrer Solaranlage zu steigern. In diesem Artikel erfahren Sie, wie Sie Ihre Module korrekt verbinden, um die Effizienz zu maximieren und Spannungsabfälle zu vermeiden. Sie lernen, wichtige Faktoren zu berücksichtigen, wie die Nennleistung der Module sowie die Leistungsfähigkeit Ihres Wechselrichters und der Verkabelung. Darüber hinaus werden Sie verstehen, warum der Ausfallschutz unerlässlich ist, um die Gesamtleistung Ihrer Anlage aufrechtzuerhalten.

Alles Wichtige in Kürze:

• Parallelschaltung: Verbinden Sie alle positiven und negativen Anschlüsse der Solarmodule miteinander, um den Stromfluss zu erhöhen, während die Spannung konstant bleibt.
• Nummer der Module: Die Anzahl der parallel geschalteten Solarmodule hängt von der Nennleistung der Module, der Wechselrichterkapazität und der Strombelastbarkeit der Verkabelung ab.
• Kabeldimensionierung: Achten Sie darauf, dass alle Kabel gleich lang und vom gleichen Typ sind, um eine gleichmäßige Verteilung des Stromflusses zu gewährleisten und Spannungsabfälle zu vermeiden.
• Ausfallschutz: Installieren Sie Dioden-Bypass-Schutzeinrichtungen, um die Auswirkungen eines möglichen Ausfalls eines Solarmoduls zu minimieren.
• Regelmäßige Überprüfung: Überprüfen Sie die Solarmodule regelmäßig auf Funktion und Leistung, um sicherzustellen, dass die Gesamtleistung der Solaranlage optimiert wird.

Die Grundlagen der Parallelschaltung

Die Parallelschaltung von Solarmodulen spielt eine entscheidende Rolle bei der Maximierung der Leistung Ihrer Photovoltaikanlage. Grundlegend bedeutet dies, dass Sie mehrere Solarmodule so verbinden, dass die positiven Anschlüsse miteinander und die negativen Anschlüsse ebenfalls verbunden werden. Durch diese Konfiguration bleibt die Spannung konstant, während sich der Gesamtstrom erhöht. Dies ist besonders wertvoll in Situationen, in denen der Platz für die Installation der Module begrenzt ist, da Sie die Gesamtleistung Ihrer Anlage effizient steigern können.

Um sicherzustellen, dass Sie den größtmöglichen Nutzen aus Ihrer Solaranlage ziehen, ist es wichtig, dass alle Solarmodule in der Parallelschaltung vom gleichen Typ sind. Dies gewährleistet eine einheitliche Leistung und Effizienz, da unterschiedliche Module verschiedene Spannungen oder Ströme erzeugen können, was zu einer ungleichen Lastverteilung führen kann. Die richtige Dimensionierung der Verkabelung ist ebenfalls entscheidend, um Überhitzung und potenzielle Schäden zu vermeiden.

Funktionsweise der Parallelschaltung

Die Funktionsweise der Parallelschaltung kann als eine Art Zusammenwirken mehrerer Solarmodule beschrieben werden, bei dem der Stromfluss aus jedem Modul durch einen gemeinsamen Leiter geleitet wird. Dies bedeutet, dass der gesamte Strom von den Solarmodulen addiert wird, während die Spannung konstant bleibt. Diese Methode ermöglicht es Ihnen, auch bei begrenztem Platz die Energieproduktion zu maximieren, da der gesamte erzeugte Strom zusammengeführt wird.

Ein zentraler Aspekt der Funktionsweise ist die Korrektheit der Verkabelung. Jedes Modul sollte mit Kabeln verbunden werden, die eine ausreichende Strombelastbarkeit aufweisen, um die erhöhten Ströme sicher zu führen. Bei unsachgemäßer Verkabelung kann es zu Spannungsabfällen kommen, die die Effizienz Ihrer Anlage beeinträchtigen können. Daher ist es ratsam, darauf zu achten, dass alle Kabel von gleichmäßiger Länge und Querschnitt sind.

Vorteile der Parallelschaltung von Solarmodulen

Die Parallelschaltung von Solarmodulen bringt Ihnen zahlreiche Vorteile, insbesondere in Bezug auf die Gesamtleistung und Flexibilität Ihrer Photovoltaikanlage. Durch diese Anordnung sind Sie in der Lage, die Energieerzeugung auch bei eingeschränkten Platzverhältnissen erheblich zu steigern. Ein weiterer wichtiger Vorteil ist, dass der Ausfall eines einzelnen Moduls nicht zwingend zu einem Totalausfall der Anlage führt, insbesondere wenn die Module über einen Dioden-Bypass-Schutz verfügen.

Ein weiterer bedeutender Vorteil der Parallelschaltung ist die Möglichkeit, auch an bewölkten Tagen oder bei teilweiser Verschattung eine angemessene Leistung aufrechtzuerhalten. Da die Module unabhängig voneinander arbeiten, kann die Gesamtleistung auch dann stabil bleiben, wenn einige Modelle weniger stark von Sonnenlicht getroffen werden. Dies ist ein großer Vorteil gegenüber der Serienschaltung, wo der Ausfall oder die Abschattung eines Moduls die gesamte Leistung der Reihe beeinträchtigen kann.

Dimensionierung und Auswahl der Komponenten

Bei der Dimensionierung und Auswahl der Komponenten für die Parallelschaltung von Solarmodulen ist es unerlässlich, die Nennleistung der Module, die Kapazität des Wechselrichters und die Strombelastbarkeit der Verkabelung sorgfältig zu berücksichtigen. Jedes Solarmodul besitzt eine bestimmte Nennleistung, die angibt, wie viel Strom es bei optimalen Bedingungen erzeugen kann. Wenn Sie beispielsweise Module mit einer Nennleistung von 300 Wp verwenden, dürfen Sie nicht mehr als 10 dieser Module an einen Wechselrichter mit einer maximalen Leistung von 3000 W anschließen. Andernfalls riskieren Sie eine Überlastung, die sowohl den Wechselrichter als auch die gesamte Solaranlage gefährden kann.

Die Wahl der richtigen Verkabelung ist ebenso entscheidend, da die Kabel für den erhöhten Stromfluss geeignet sein müssen und nicht überhitzen dürfen. Stellen Sie sicher, dass alle Kabel gleich lang sind und denselben Querschnitt aufweisen, um eine gleichmäßige Stromverteilung zu ermöglichen. Durch die Berücksichtigung dieser Faktoren können Sie Ihre Solaranlage optimal konfigurieren und sicherstellen, dass sie effizient arbeitet.

Nennleistung der Solarmodule

Die Nennleistung der Solarmodule ist ein Kernfaktor, den Sie bei der Planung Ihrer Photovoltaikanlage nicht außer Acht lassen sollten. Sie gibt an, wie viel Energie ein Modul unter standardisierten Testbedingungen erzeugen kann. Um eine optimale Leistung zu erzielen, sollten Sie Module desselben Typs und mit identischer Nennleistung auswählen. Dies gewährleistet eine einheitliche Stromerzeugung und vermeidet Leistungsverluste aufgrund ungleicher Modulcharakteristiken.

Wenn Sie sich für die Module entscheiden, denken Sie an die maximale Anzahl, die Sie parallel anschließen können, um die Gesamtleistung Ihres Systems zu maximieren, ohne die Kapazität Ihres Wechselrichters zu überschreiten. Bei einer sorgfältigen Berechnung können Sie sicherstellen, dass Ihr System sowohl in der Lage ist, den erforderlichen Strom zu liefern, als auch über genügend Puffer zu verfügen, um den Anforderungen Ihres Haushalts gerecht zu werden.

Wechselrichter und Verkabelung

Der Wechselrichter spielt eine zentrale Rolle in Ihrer PV-Anlage, da er den erzeugten Gleichstrom in Wechselstrom umwandelt, den Haushalte verwenden. Bei der Auswahl des Wechselrichters ist es wichtig, darauf zu achten, dass dessen Leistung die Gesamtleistung der parallel geschalteten Solarmodule nicht übersteigt. Ein Unterdimensionieren des Wechselrichters kann zu einem Leistungsverlust führen, während eine Überdimensionierung unnötige Kosten verursachen kann. In Kombination mit der richtigen Verkabelung muss auch die Strombelastbarkeit der Kabel beachtet werden, um eine Überhitzung und potenzielle Brandgefahr zu vermeiden.

Die Verkabelung ist ein weiterer wesentlicher Aspekt Ihrer Solaranlage. Sie sollte nicht nur elektrisch sicher sein, sondern auch für den Einsatz in Solaranlagen ausgelegt sein. Achten Sie darauf, Kabelmaterialien auszuwählen, die sowohl witterungsbeständig als auch robust sind. Der richtige Kabeltyp kann entscheidend dazu beitragen, die Lebensdauer Ihrer Solaranlage und die Leistung über Jahre hinweg zu maximieren.

Auswirkungen auf Performance und Effizienz

Die Parallelschaltung von Solarmodulen hat erhebliche Auswirkungen auf die Performance und Effizienz Ihrer Solaranlage. Während der Wirkungsgrad der einzelnen Module durch die Art des Materials und die Technologie bestimmt wird, beeinflusst die Verschaltung die Gesamtleistung des Systems. Durch die Kombination mehrerer Module in Parallel können Sie die Gesamtstrommenge erhöhen, was sich positiv auf die Energieerzeugung auswirkt. Es ist jedoch wichtig, dass alle Module vom gleichen Typ sind und ähnliche elektrische Eigenschaften aufweisen, um ungewollte Ineffizienzen zu vermeiden und den spontanen Verlust von Leistung zu verhindern.

Wenn Sie Ihre Solarmodule parallel schalten, bleibt die Spannung konstant, während der Gesamtstrom steigt. Dies bedeutet, dass Sie bei begrenztem Platzbedarf in der Regel mehr Energie erzeugen können. Dennoch muss bei der Planung darauf geachtet werden, dass der Wechselrichter und die Verkabelung für den höheren Stromfluss richtig dimensioniert sind. Eine hinreichend hohe Strombelastbarkeit der Kabel ist von entscheidender Bedeutung, um Überhitzungen und mögliche Schäden zu vermeiden.

Wirkungsgrad der Solarmodule

Ihr Solarmodul-Wirkungsgrad wird in erster Linie durch die Fähigkeit der Solarzellen bestimmt, Sonnenlicht in elektrische Energie umzuwandeln. Bei der Parallelschaltung bleibt dieser Wirkungsgrad in der Regel konstant, da er nicht direkt von der Verbindung abhängt. In einer optimalen Konfiguration können Sie jedoch von einer erhöhten Gesamtleistung profitieren. Diese Gesamtleistung ist eine Funktion der Nennleistung aller parallel geschalteten Module, was bedeutet, dass je mehr Module Sie hinzufügen, desto mehr Strom erzeugen Sie insgesamt, solange der Wechselrichter dies unterstützt.

Es besteht jedoch die Möglichkeit, dass ungleichmäßig arbeitende Module in einer Parallelschaltung den Gesamtwirkungsgrad negativ beeinflussen. Wenn einige Module weniger effizient sind, weil sie z. B. teilweise verschattet sind oder Beschädigungen aufweisen, kann dies den Stromfluss in der gesamten Anordnung verringern, wodurch die Effizienz Ihrer Anlage sinkt.

Effekte eines Modul-Ausfalls

Ein Modul-Ausfall innerhalb einer parallel geschalteten Anordnung kann erhebliche Auswirkungen auf die Leistung Ihrer Solaranlage haben. Der Ausfall eines Solarmoduls in Ihrem System kann zu einer Verringerung der Gesamtleistung führen, sofern keine Dioden-Bypass-Schutzeinrichtungen installiert sind. In einem solchen Fall könnte der Stromfluss unterbrochen werden, was nicht nur die Leistung verringert, sondern auch andere Module belasten könnte.

Wenn jedoch Ihre Solarmodule mit einem Dioden-Bypass-Schutz ausgestattet sind, wird im Falle eines Ausfalls der Strom automatisch umgeleitet. Dies bedeutet, dass der Rest des Systems weiterhin effizient arbeiten kann, und lediglich die Leistung des defekten Moduls verloren geht. Dennoch ist es entscheidend, regelmäßig die Leistungsfähigkeit aller Module zu überprüfen, um potenzielle Ausfälle frühzeitig zu erkennen und die optimale Leistung Ihrer Solaranlage sicherzustellen.

Sicherheitsaspekte und Normen

Bei der Parallelschaltung von Solarmodulen ist die Berücksichtigung von Sicherheitsaspekten von entscheidender Bedeutung. Sie sollten stets die geltenden Normen und Vorschriften einhalten, um mögliche Gefahren zu vermeiden und die Funktionalität Ihrer Solaranlage sicherzustellen. Eine ordnungsgemäße Planung und Installation ist notwendig, um sicherzustellen, dass alle Komponenten, einschließlich der Module, des Wechselrichters und der Verkabelung, kompatibel sind und die erforderliche Leistung ohne Überlastung oder Schäden erbringen können.

Besondere Aufmerksamkeit sollten Sie der Strombelastbarkeit der Verkabelung schenken. Diese darf nicht überschritten werden, um gefährliche Situationen wie Überhitzung oder sogar Brände zu vermeiden. Um dies zu gewährleisten, ist eine sorgfältige Dimensionierung der Kabelquerschnitte erforderlich, entsprechend der Gesamtleistung Ihrer Solaranlage und der spezifischen Anforderungen des Wechselrichters.

Einhaltung der Netzanschlussbedingungen

Die Einhaltung der Netzanschlussbedingungen ist für die Sicherheit und Funktionsfähigkeit Ihrer Solaranlage von großer Bedeutung. Sie müssen dabei sicherstellen, dass die Gesamtleistung Ihrer Solarmodule die maximale Leistungsgrenze des Gerätes, das sie mit dem Stromnetz verbinden, nicht überschreitet. Diese Konformität verhindert nicht nur eine Überlastung des Stromnetzes, sondern trägt auch dazu bei, die Sicherheit Ihrer Installation zu gewährleisten und unerwünschte rechtliche Konsequenzen zu vermeiden.

Darüber hinaus sind die Vorschriften je nach Land unterschiedlich. Sie sollten sich also umfassend über lokale Anforderungen informieren, um sicherzustellen, dass Ihre Solaranlage alle rechtlichen Bedingungen erfüllt. Eine gut informierte Planung ist der Schlüssel zu einer erfolgreichen und sicheren Installation.

Brandschutz und Ausfallschutz

Im Rahmen der Parallelschaltung von Solarmodulen sollte auch der Brandschutz und Ausfallschutz höchste Priorität haben. Ein wichtiger Aspekt dieser Sicherheitsmaßnahmen ist die Installation von Dioden-Bypass-Schutzeinrichtungen, die dazu beitragen, den Stromfluss im Falle eines Modulausfalls sicherzustellen. Hierbei wird der Strom auf die verbleibenden funktionierenden Module umgeleitet, sodass die Gesamtleistung der Solaranlage nur geringfügig beeinträchtigt wird. Dies minimiert das Risiko von Überhitzung und verringert die Gefahr eines Brandes erheblich.

Wichtig ist, dass Sie regelmäßig die Funktionalität und Sicherheit Ihrer solaren Installationen überprüfen. Eine proaktive Wartung kann nicht nur die Lebensdauer Ihrer Solaranlage verlängern, sondern auch potenzielle Gefahren frühzeitig erkennen und beseitigen, was einen wesentlichen Beitrag zu Ihrer Sicherheit leistet.

Praktische Umsetzung der Verkabelung

Bei der Verkabelung von Solarmodulen in Parallelschaltung ist es von entscheidender Bedeutung, dass Sie sorgfältig planen, um die optimale Leistung Ihrer Solaranlage sicherzustellen. Beginnen Sie mit der Verbindung aller positiven Anschlüsse der Solarmodule untereinander und verbinden Sie dann die negativen Anschlüsse auf dieselbe Weise. Achten Sie darauf, dass die Kabel, die zu Ihrem Wechselrichter führen, die gleiche Länge und den gleichen Querschnitt haben, um Spannungsabfälle zu vermeiden, die die Effizienz Ihrer Anlage negativ beeinflussen könnten.

Darüber hinaus ist die Auswahl der richtigen Materialien von großer Bedeutung. Verwenden Sie Kabel, die für den Einsatz in Solaranlagen geeignet sind und eine ausreichende Strombelastbarkeit aufweisen, um den erhöhten Stromfluss zu bewältigen. Achten Sie darauf, dass Sie bei der Montage die örtlichen Vorschriften und Richtlinien einhalten, um die Sicherheit Ihres Systems zu gewährleisten und mögliche Schäden oder Gefahren zu vermeiden.

Verkabelungstechniken und Materialien

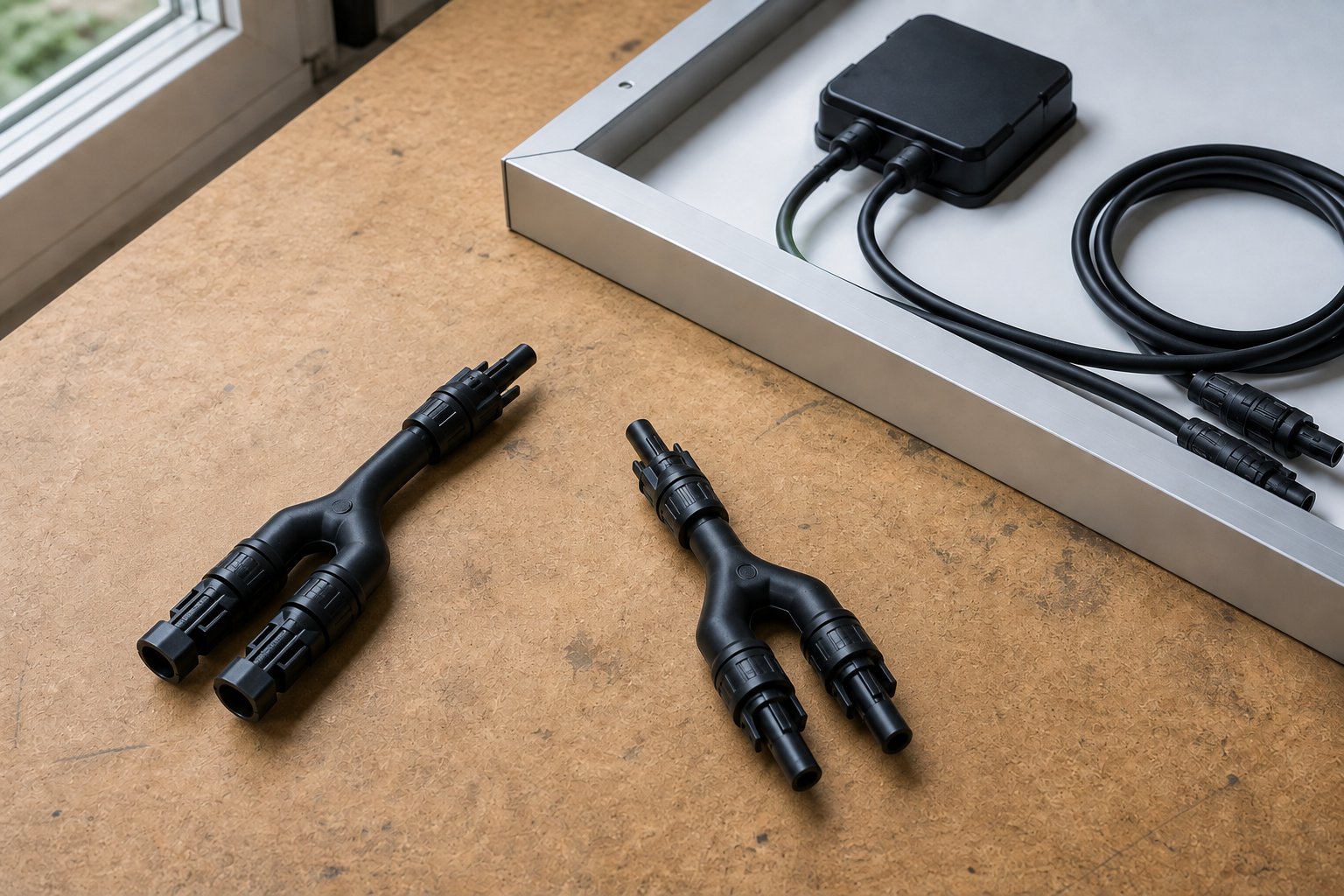

Es gibt verschiedene Verkabelungstechniken, die Sie einsetzen können, um Ihre Solarmodule effizient zu verbinden. Eine gängige Methode ist das Parallelschalten, bei dem alle positiven und negativen Anschlüsse der Module miteinander verbunden werden. Diese Technik maximiert den Stromfluss, während die Spannung konstant bleibt, was zu einer Erhöhung der Gesamtleistung Ihrer Solaranlage führt. Stellen Sie sicher, dass die verwendeten Kabel stark genug sind, um den erhöhten Stromfluss zu bewältigen, und dass sie UV-beständig sind, um Schäden durch Sonneneinstrahlung zu vermeiden.

Für die Anschlussklemmen sollten Sie Qualitätsprodukte bevorzugen, die eine sichere Verbindung garantieren und Korrosion verhindern. Eine gute Verbindung zwischen den Klemmen und Kabeln ist entscheidend, da lose Verbindungen zu Überhitzung und damit zu Schäden an den Modulen führen können. Verwenden Sie auch Dioden-Bypass-Schutz, um den Einfluss eines Modul-Ausfalls auf die Gesamtleistung zu minimieren.

Tipps zur Installation

Bei der Installation Ihrer Solarmodule sollten Sie strukturiert vorgehen und eine grüne und sinnvolle Vorgehensweise wählen. Beginnen Sie damit, einen klaren Plan zu erstellen, der die Positionierung der Module und die Verkabelung berücksichtigt. Achten Sie darauf, dass alle Komponenten kompatibel sind, um eine reibungslose Funktion zu gewährleisten. Vermeiden Sie es, an einem windigen oder regnerischen Tag zu arbeiten, um das Risiko von Unfällen zu minimieren und sicherzustellen, dass Ihre Arbeit präzise und ordentlich ist.

Darüber hinaus sollten Sie sicherstellen, dass Sie bei Ihrer Installation die Sicherheitsbestimmungen einhalten. Tragen Sie Schutzausrüstung und stellen Sie sicher, dass das gesamte Elektrowerkzeug in gutem Zustand ist. Es ist ratsam, die Solarmodule regelmäßig auf Funktion und Leistung zu überprüfen, um sicherzustellen, dass die Solaranlage ordnungsgemäß funktioniert und die maximale Leistung erzielt wird. Dies schützt nicht nur Ihre Investition, sondern maximiert auch Ihre energetischen Vorteile und trägt zu einem nachhaltigen Energiehaushalt bei.
