Was ist die Leerlaufspannung von Solarmodulen?

Die Leerlaufspannung von Solarmodulen ist ein essentielles Konzept, das Ihnen hilft, die maximale Spannung zu verstehen, die Ihr Solarmodul erzeugen kann, wenn kein Strom entnommen wird. Diese Spannung tritt auf, wenn das Modul ohne Last betrieben wird und ist entscheidend für die Auslegung von Solaranlagen. Beachten Sie, dass die Leerlaufspannung von Faktoren wie der Anzahl der Zellen, der Materialart und der Sonneneinstrahlung abhängt. Ein fundiertes Verständnis dieser Spannung ermöglicht es Ihnen, die Effizienz Ihrer Solarsysteme zu maximieren und bewusste Entscheidungen zu treffen.

Alles Wichtige über Leerlaufspannung beim PV-Modul in Kürze:

• Leerlaufspannung: Die Leerlaufspannung

  ist die höchstmögliche Spannung, die ein Solarmodul erzeugen kann, wenn kein Strom entnommen wird.
• Einflussfaktoren: Sie hängt von Faktoren wie der Anzahl und Größe der Zellen, den verwendeten Materialien, der Sonneneinstrahlung und der Temperatur ab.
• Messung: Die Leerlaufspannung wird ohne angeschlossene Last mit einem Multimeter oder Solarprüfgerät bei Tageslicht gemessen.
• Unterschied zu Betriebsspannung: Während die Leerlaufspannung den maximalen theoretischen Wert darstellt, ist die Betriebsspannung abhängig von der Last und kann davon abweichen.
• Auslegungsrelevanz: Die Leerlaufspannung ist entscheidend für die Planung von Solaranlagen, insbesondere bei der Dimensionierung von Wechselrichtern und der Verschaltung von Modulen.

Definition der Leerlaufspannung

Die Leerlaufspannung von Solarmodulen ist die höchstmögliche Spannung, die das Modul erzeugen kann, wenn kein Strom entnommen wird. Diese Spannung tritt auf, wenn das Solarmodul mit offenen Klemmen betrieben wird und keine Last angeschlossen ist. Ihr Verständnis ist entscheidend, da die Leerlaufspannung eine zentrale Eigenschaft des Solarmoduls darstellt und von verschiedenen Faktoren wie der Anzahl der Zellen, der Zellgröße und den verwendeten Materialien abhängt. Sie ermöglicht Ihnen eine präzise Bewertung der Leistungsfähigkeit eines Moduls und hilft Ihnen, das geeignete Modul für Ihre spezifischen Anforderungen zu wählen.

Normalerweise liegt die Leerlaufspannung von Solarmodulen mit einer Nennleistung von 100 Watt zwischen 20 und 50 Volt. Bei höheren Nennleistungen, wie bei einem typischen 300-Watt-Modul, kann diese Spannung etwa zwischen 35 und 45 Volt liegen. Es ist wichtig, dass Sie diese Werte nicht isoliert betrachten, denn die Leerlaufspannung ist nur ein theoretischer Wert und kann unter realen Bedingungen durch verschiedene Faktoren wie Temperatur und Sonneneinstrahlung beeinflusst werden. Ihnen sollte bewusst sein, dass die tatsächliche Spannung, die ein Solarmodul erzeugt, oft unter dem theoretischen Wert liegt, wenn das Modul tatsächlich im Einsatz ist.

Messung der Leerlaufspannung

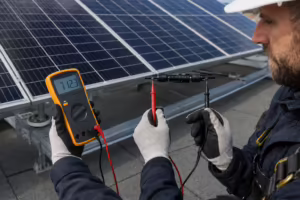

Die Leerlaufspannung von Solarmodulen kann mit einem Multimeter oder einem Solarprüfgerät gemessen werden, indem Sie das Modul ohne angeschlossene Last betreiben. Stellen Sie sicher, dass Sie die Messleitungen korrekt anschließen, indem Sie die rote Leitung an den positiven und die schwarze Leitung an den negativen Anschluss des Moduls anbringen. Bei diesen Messungen ist es entscheidend, dass keine Last angeschlossen ist, da dies den Stromfluss beeinflusst und somit nicht die tatsächliche Leerlaufspannung widerspiegelt. Führen Sie die Messung idealerweise bei guter Sonneneinstrahlung durch, um ein präzises Ergebnis zu erzielen.

Es ist wichtig zu beachten, dass die Leerlaufspannung unter realen Bedingungen geringer sein kann als die angegebene maximale Spannung, die Sie aus den technischen Daten eines Solarmoduls ablesen. Faktoren wie Temperatur, Sonneneinstrahlung sowie die Anzahl und Größe der Zellen im Modul können das Ergebnis beeinflussen. Eine sorgfältige Messung der Leerlaufspannung ermöglicht es Ihnen, die Leistung Ihres Solarmoduls umfassend zu beurteilen und zu entscheiden, ob es für Ihre spezifischen Anforderungen geeignet ist.

Einflussfaktoren auf die Leerlaufspannung

Die Leerlaufspannung von Solarmodulen wird von verschiedenen Faktoren beeinflusst, die Sie unbedingt berücksichtigen sollten, um die Effizienz Ihrer Solaranlage zu maximieren. Zunächst spielt die Anzahl und Größe der Zellen eine wesentliche Rolle. Je mehr Zellen Ihr Modul hat, desto höher wird in der Regel die Leerlaufspannung sein. Auch die Zellgröße kann hierbei einen erheblichen Einfluss haben, da größere Zellen eine höhere Spannung erzeugen können. Darüber hinaus sollten Sie die Art der verwendeten Materialien beachten; Materialien wie Silizium weisen in der Regel eine höhere Leerlaufspannung auf als andere Halbleitermaterialien.

Ein weiterer entscheidender Faktor ist die Sonneneinstrahlung, die direkt die Leerlaufspannung beeinflusst. Bei optimaler Sonneneinstrahlung können Sie oft eine höhere Spannung erwarten. Die Temperatur spielt ebenfalls eine wichtige Rolle: Hohe Temperaturen führen oftmals zu einer Senkung der Leerlaufspannung, da die Leitfähigkeit der Materialien abnimmt. Deshalb ist es von Bedeutung, Ihre Solarmodule unter verschiedenen Bedingungen zu testen und zu wissen, dass Verschattung oder Verschmutzung den Ertrag Ihrer Module negativ beeinflussen können. Achten Sie darauf, diese Aspekte zu prüfen, um die maximal mögliche Leistung aus Ihrer Solaranlage zu schöpfen.

Leerlaufspannung im Vergleich zur Betriebsspannung

Wenn Sie an die von Solarmodulen erzeugte Energie denken, sollten Sie den Unterschied zwischen Leerlauf- und Betriebsspannung unbedingt verstehen. Die Leerlaufspannung ist die maximal mögliche Spannung, die Ihr Solarmodul erzeugen kann, wenn es an keine Last angeschlossen ist. Unter idealen Bedingungen kann diese Spannung bei einem Modul mit 300 Watt Leistung beispielsweise zwischen 35 und 45 Volt liegen. Diese Spannung gibt Ihnen eine Vorstellung davon, welches Potenzial Ihr Modul hat, das unter optimalen Lichtverhältnissen abgeschlossen ist.

Im Gegensatz dazu ist die Betriebsspannung die reale Spannung, die Ihr Modul abgibt, wenn es in einem System mit einer angeschlossenen Last funktioniert. Sie hängt direkt von der Stromstärke und dem Widerstand der Last ab. Wenn Ihre Betriebsspannung im Beispiel eines Moduls mit einer Leerlaufspannung von 40 Volt bei einer Belastung von 2 Ampere auf 20 Volt sinkt, bedeutet das, dass die Leistung, die Sie tatsächlich nutzen können, erheblich von der theoretischen Spitzenleistung abweicht. Es ist entscheidend, diese Unterschiede zu verstehen, um die Leistung Ihres Solarsystems optimal zu bewerten und zu maximieren.

Bedeutung der Leerlaufspannung für Solaranlagen

Die Leerlaufspannung spielt eine entscheidende Rolle bei der Planung und Auslegung von Solaranlagen. Sie gibt Ihnen die maximale Spannung an, die ein Solarmodul unter idealen Bedingungen erzeugen kann, wenn keine Last angeschlossen ist. Diese Information ist unerlässlich, um sicherzustellen, dass die Wechselrichter und anderen Komponenten Ihres Systems richtig dimensioniert sind. Ein Wechselrichter, der die von Ihren Solarmodulen erzeugte Gleichspannung in netzgerechte Wechselspannung umwandelt, muss in der Lage sein, die Leerlaufspannung der Module zu akzeptieren, um einen effizienten und sicheren Betrieb zu gewährleisten.

Darüber hinaus ist das Wissen um die Leerlaufspannung für die Verschaltung von Solarmodulen entscheidend. Bei einer Reihenschaltung addieren sich die Leerlaufspannungen der einzelnen Module, was Ihre Gesamtspannung erhöht. Dies können Sie gezielt einsetzen, um beispielsweise die benötigte Spannung für spezielle Anwendungen zu erreichen. Ein tiefes Verständnis der Leerlaufspannung hilft Ihnen nicht nur, die optimale Leistung Ihrer Solaranlage zu maximieren, sondern sorgt auch dafür, dass Sie in verschiedenen Wetterbedingungen Vertrauen in Ihre Stromerzeugung haben können.

Strategien zur Verbesserung der Leerlaufspannung

Um die Leerlaufspannung Ihrer Solarmodule zu verbessern, sollten Sie zunächst die Anzahl und die Größe der Solarzellen in Betracht ziehen. Je mehr Zellen Sie in Ihrem Modul haben, desto höher ist in der Regel die Leerlaufspannung. Darüber hinaus könnten Sie in hochwertige Materialien investieren, da die Art der verwendeten Halbleitermaterialien einen wesentlichen Einfluss auf die Spannung hat. Silizium beispielsweise bietet oft eine höhere Leerlaufspannung im Vergleich zu anderen Materialien. Stellen Sie sicher, dass Ihre Module auch unter optimalen Bedingungen installiert sind, um die maximal mögliche Spannung zu erreichen.

Ein weiterer entscheidender Faktor, den Sie nicht unterschätzen sollten, ist die Sonneneinstrahlung. Setzen Sie Ihre Solarmodule am besten an einem Standort ein, der direkter Sonneneinstrahlung ausgesetzt ist und wo Verschattung vermieden wird. Halten Sie die Module auch von Schmutz und Ablagerungen frei, da diese die Effizienz beeinträchtigen können. Abgesehen davon kann die Temperatur Ihren Erfolg beeinflussen: Bei höheren Temperaturen tendiert die Leerlaufspannung dazu, zu sinken. Eine bessere Kühlung durch geeignete Montage oder durch Verwendung von Materialien mit höheren Temperaturkoeffizienten kann Ihnen helfen, Ihre Leerlaufspannung auf einem höheren Niveau zu halten und damit die Gesamtleistung Ihrer Solaranlage zu optimieren.
